Die Größe der Pak-Kampfräume beträgt 4,5 bis 5m². Zum Kampfraum gehört ein Raum für die Feldlafette 2,2 x 3,1 m. Ein Wanddurchbruch, der vom Eingang unmittelbar zum Kampfraum führt, dient zur Einbringung des Geschützrohres in den Kampfraum mit Hilfe eines Flaschenzuges. Das Rohr wird im Eingang von der Lafette heruntergenommen und im Kampfraum auf einem Sonderschießgestell befestigt. Die Vorkehrungen zum Abstellen der Lafette innerhalb des Standes sollen einen wahlweisen Einsatz der Waffe auch in offener Feuerstellung erleichtern. Der Pak-Kampfraum ist von den übrigen Räumen durch einen Flur getrennt. Neben jedem Pak-Kampfraum liegt ein Munitionsraum von 5 bis 7 m².
Die Doppel-Pak-Schartenstände haben statt der Beobachtungsglocken ein Rundblickfernrohr und eine Sehscharte in besonderem Beobachtungsraum.
|

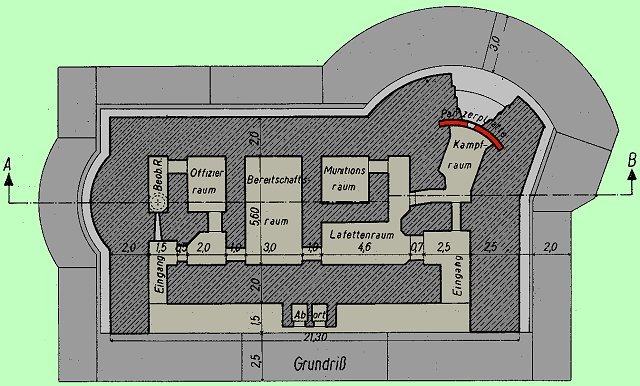

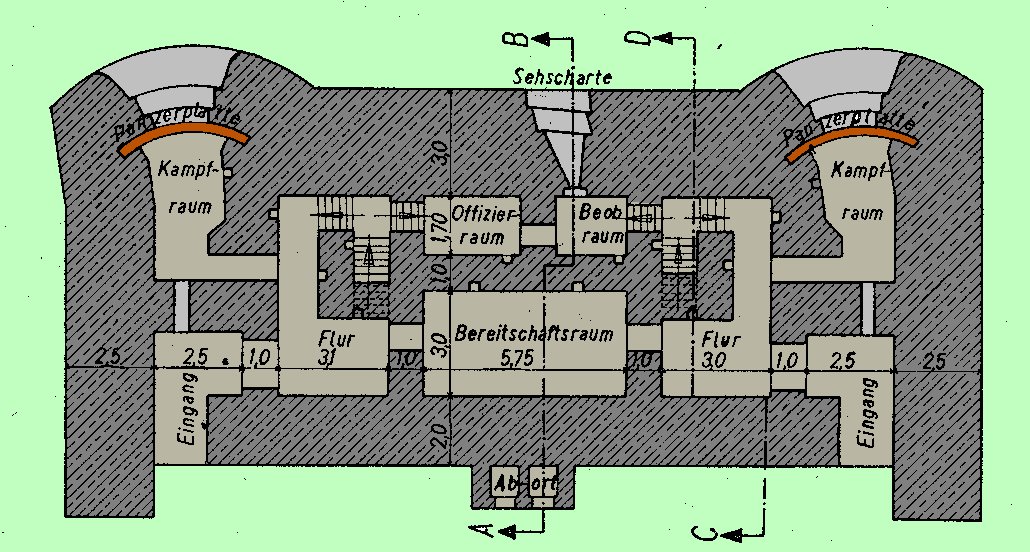

Grundriss eines Pak-Schartenstand Quelle: Denkschrift über die Niederländische Landesbefestigung, OKH 1941 |
|

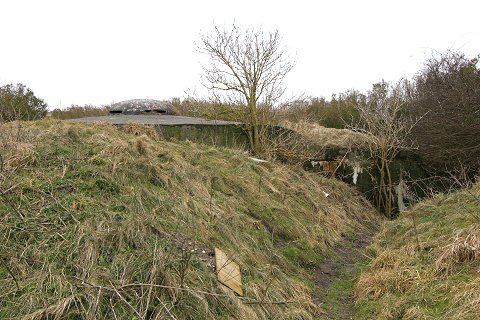

Pak-Schartenstand II |
|
Panzerbeobachter des Pak-Schartenstandes II |
Pak-Schartenstand II |
|

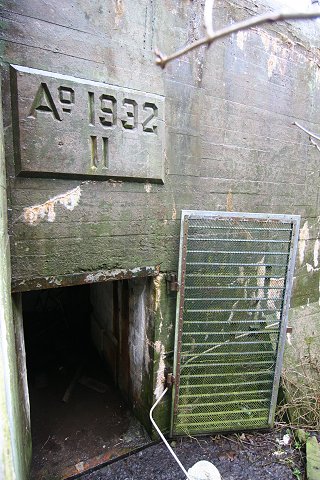

Eingang mit Inschrift |

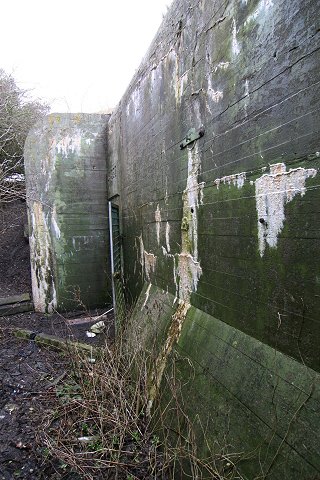

Rückseite vom Pak-Schartenstand II |
|

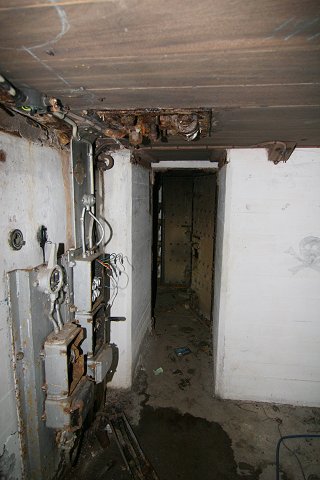

Blick vom Mannschaftsraum zum Flur |

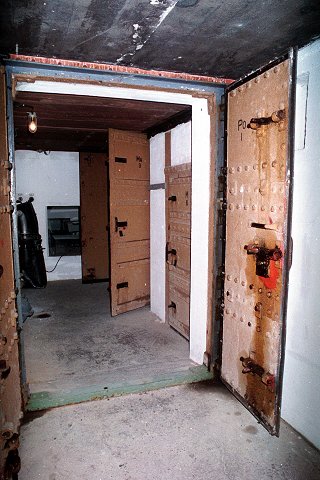

Zweiflügelige Panzertür im Lafettenraum |
|

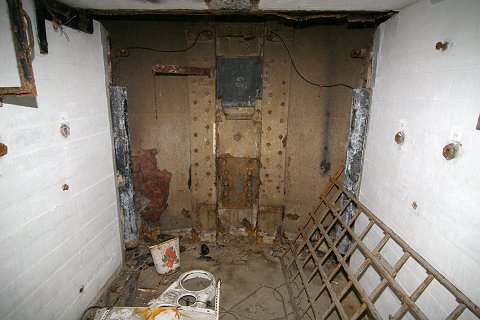

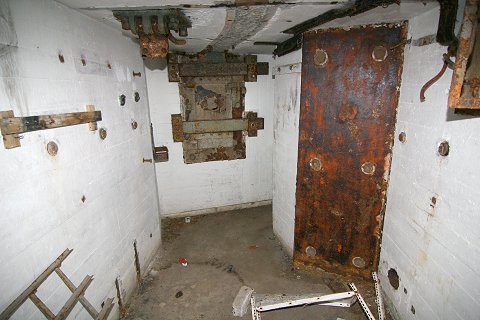

Stahlscharte im Kampfraum |
Im Hintergrund Wanddurchbruch zur Einbringung des Geschützrohres |
|

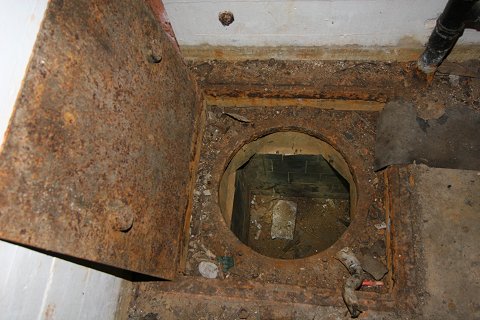

Zisterne |

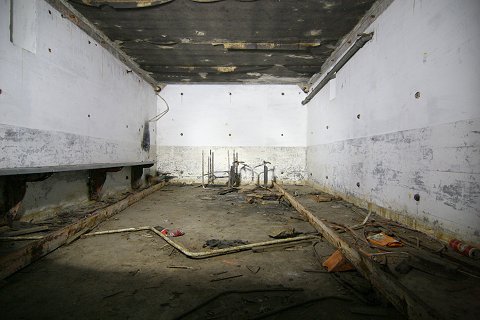

Bereitschaftsraum |
|
Doppel-Pak-Schartenstand Quelle: Denkschrift über die Niederländische Landesbefestigung, OKH 1941 |
|
Doppel-Pak-Schartenstand VI |
|

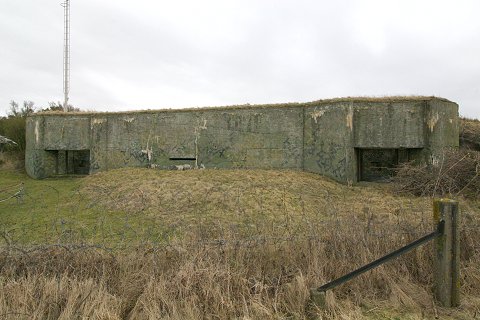

Front des Doppel-Pak-Schartenstandes VI im Jahre 1995 |

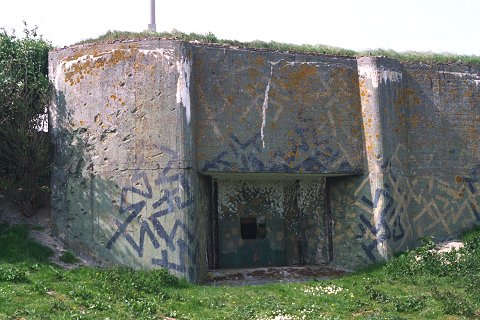

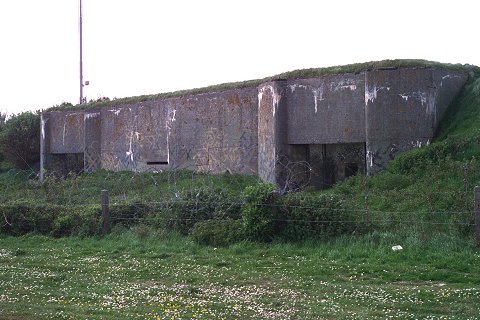

Doppel-Pak-Schartenstand VI im Jahre 2009 |
|
Stahlscharte von aussen |

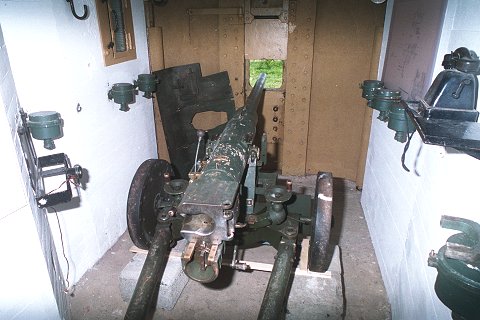

Kampfraum mit 5cm Pak Typ Bofors-Hembrok |
|

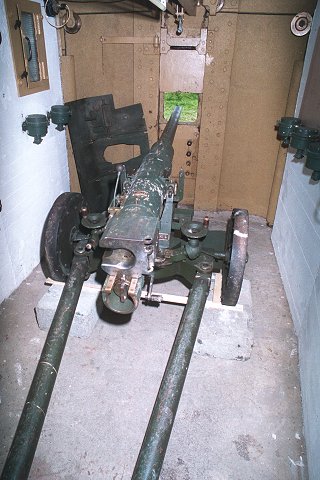

Kampfraum mit 5cm Pak |
